DL/T 5903-2025《户用电化学储能系统设计规范》对储能系统厂商和设备配套商提出了明确的设计依据。该规范适用于通过10kV及以下电压等级接入工商业用户和居民用户配电网、额定能量5kWh及以上的固定式电化学储能系统，覆盖锂离子电池、钠离子电池、铅酸/铅炭电池、液流电池等多类技术路线。本文围绕规范中接入电网、继电保护、电能计量、电能质量、监控系统及储能安全等条款的技术要求，梳理安科瑞相应产品的应用方案，供储能系统集成商和设计院选型参考。

一、规范的核心技术要求

1. 继电保护

规范按接入电压等级分别规定保护配置：通过10(6)kV接入时，应设置专用继电保护装置，包含过流、零序过流保护；通过380V/220V接入时，可由具备短路瞬时、过流、欠压保护及分励脱扣功能的断路器替代。所有储能系统均应具备防孤岛保护，非计划孤岛应在2s内断开；并依据是否允许倒送电，确定逆向功率保护的配置。220V单相接入时，单点额定功率不宜超过8kW，以减少三相不平衡影响。

2. 电能计量

储能系统的充放电电能计量、双向计量设计应符合GB/T 43526的规定。储能系统存在充电、放电两种工况，关口计量点需具备正反向有功电能计量能力，并可为防逆流控制提供实时功率采样。

3. 电能质量

储能系统经逆变器接入电网，其谐波、电压偏差、三相不平衡、电压波动闪变等指标应满足国家标准要求；在并网验收环节，需对并网点电能质量进行监测与评估，长期运行的电能质量数据也应可追溯。

4. 监控系统与安全要求

规范要求储能系统配置监控系统，实现储能数据采集、能量管理与运维监控；储能系统直流侧应配置绝缘监测装置，实时监测电池直流回路的对地绝缘状态；场地消防方面，要求配置火灾及可燃气体探测器等辅助设施，电气安全监测成为设计的强制内容。

二、安科瑞产品在规范条款中的应用

2.1 继电保护：AM5SE-IS防孤岛保护装置

针对10kV接入的工商业储能系统，安科瑞AM5SE-IS防孤岛保护装置可用于并网点保护配置：

• 防孤岛保护：检测非计划孤岛并在2s内动作断开，满足规范时限要求；

• 逆功率/防逆流保护：依据当地供电部门是否允许倒送电灵活投退；

• 过压、欠压、过频、欠频保护：覆盖并网点常见异常工况；

• 故障录波与事件记录：便于并网验收与事故追溯；

• 装置动作时间不大于2s，可直接跳开并网开关，实现储能系统与电网的快速隔离。

图1 光储系统并网配置

2.2 电能计量：ADL200N-CT/ADL400N-CT/DTSD1352

规范要求储能系统具备双向电能计量与防逆流采样能力。安科瑞外置互感器导轨式电能表ADL200N-CT（单相）和ADL400N-CT（三相）面向户用储能、光伏并网等新能源场景设计：

• 双向有功/无功电能计量：正反向电能分别计量，满足充放电分开计费与考核要求；

• 毫秒级功率响应：功率刷新速率达50ms，可配合逆变器或EMS实现防逆流逻辑；

• RS485通讯：接入储能管理系统，上传电压、电流、功率、电能等数据；

• 导轨式安装：体积小巧，直接适配户用储能配电箱的DIN导轨安装；

• 已通过MID、UL、CE、RCM等国际认证，满足国内外户储市场要求。

图2 户储防逆流配置

工商业储能系统可采用DTSD1352三相多功能电能表作为并网计量：有功电能精度C级、无功2级，具备历史电能冻结和功率快速刷新功能，适用于工商业储能的电能计量与能耗考核。

2.3 电能质量监测：APView系列电能质量在线监测装置

并网型储能系统的电能质量直接影响电网与其他用户设备的安全运行。规范要求并网验收时进行电能质量评估，安科瑞APView500、APView400电能质量在线监测装置按IEC 61000-4-30 标准设计：

• 稳态监测：2~63次谐波、0.5~62.5次间谐波、2.5k~8.9kHz高频谐波，以及电压/电流不平衡度、电压偏差、频率偏差、电压波动与闪变等指标；

• 暂态监测：电压暂降、暂升、中断事件记录与故障录波，输出COMTRADE、PQDIF标准格式文件，支持暂降源定位与ITIC/SEMI F47容忍度曲线分析；

• 高精度测量：电压/电流测量精度±0.1%，频率±0.001Hz，电能0.5S级；

• 通讯与组网：3路RS485、4路以太网，支持Modbus RTU/TCP、IEC 61850规约，内置WebServer，便于远程调阅数据。

上述装置可部署于公共电网连接点和储能系统并网点，长期在线记录电能质量数据，为并网验收提供合规依据，也为PCS运行异常、谐波超标等问题提供数据追溯手段。

2.4 监控系统：Acrel-2000MG微电网能量管理系统

针对规范对监控系统的要求，安科瑞提供Acrel-2000MG微电网能量管理系统方案：

• 数据采集：采集储能PCS、电池BMS、并网柜配电仪表、电表等设备数据，实现储能系统集中监视；

• 能量管理：支持削峰填谷策略、SOC管理、光储协同调度，提升储能收益；

• 运维监控：远程运维、告警上传、历史数据存储与报表分析；

• 边缘网关：ANet系列智能网关在本地完成多协议数据采集、协议转换与断点续传，支持4G/以太网上云，适应户外分散布置的储能设备组网需求。

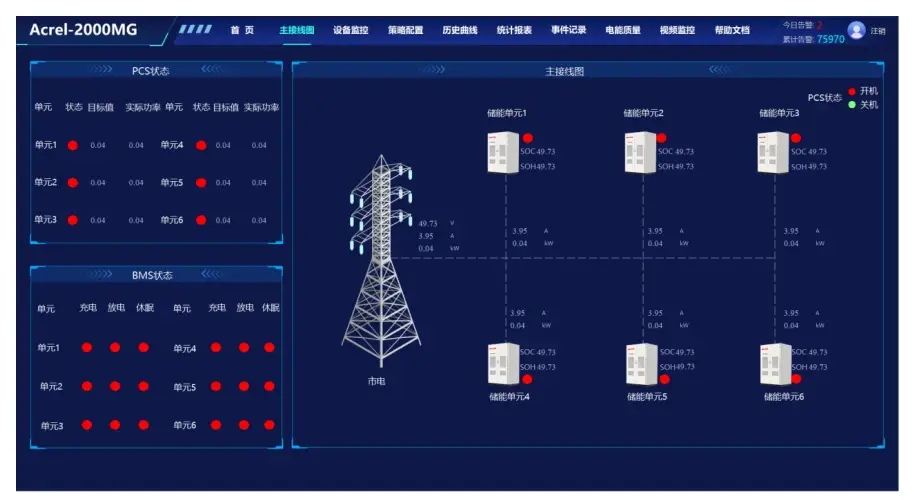

图3 Acrel-2000MG光储能量管理系统

2.5 储能安全配套：绝缘监测与母线测温

规范明确要求储能系统直流侧应配置绝缘监测，并对消防及电气安全提出设计要求。AIM-T500L和AIM-D100系列绝缘监测仪可覆盖不同电压等级的绝缘监测要求：对电池直流回路进行在线绝缘监测，实时监测直流母线正负极对地绝缘电阻，绝缘电阻低于设定阈值时告警。

大功率储能系统直流侧电流较大，直流母线和电缆接头存在发热风险，可配置ARTM24多点测温装置用于监测直流侧温度。

图4 储能直流系统绝缘监测与母线测温

三、配套方案汇总

按DL/T 5903-2025的条款要求，安科瑞产品的对应配套方案汇总如下表所示。

四、结语

从规范要求看，继电保护、电能计量、电能质量监测、监控系统四类二次设备，安科瑞均有对应产品可以落地：AM5SE-IS防孤岛保护装置保障并网安全，ADL200N-CT/ADL400N-CT与DTSD1352解决双向计量与防逆流采样，APView系列电能质量在线监测装置满足电能质量评估验收要求，Acrel-2000MG提供监控与能量管理；同时以AIM绝缘监测仪、ARTM24测温装置补充储能安全监测环节。安科瑞将持续解决用户侧储能二次配套产品体系，为户用及工商业储能系统的安全、合规、高效运行提供支撑。
